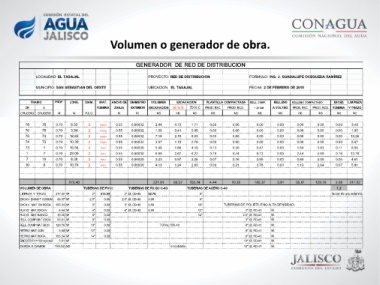

Volumen o generador de obra.

GENERADOR DE RED DE DISTRIBUCION

LOCALIDAD: EL TASAJAL PROYECTO: RED DE DISTRIBUCION FORMULO: ING. J. GUADALUPE OCEGUEDA RAMÍREZ
MUNICIPIO: SAN SEBASTIAN DEL OESTE $ - UBICACION: EL TASAJAL FECHA: 2 DE FEBRERO DE 2018

TRAMO PROF. LONG. DIAM. MAT. ANCHO DE DIAMETRO VOLUMEN EXCAVACION PLANTILLA COMPACTADA RELL. COMP. RELLENO RELLENO COMPACTADO EXCED. LIMPIEZA
DE A TUBERIA ZANJA EXTERIOR EXCAVACION 30 % B 70 % C PROD. EXC. PROD. BCO. + 30 CM A VOLTEO. PROD. EXC. PROD. BCO. TUBERIA Y TRAZO
CRUCERO CRUCERO M. M. PULG. M. M. M3 M3 M3 M3 M3 M3 M3 M3 M3 M3 M2

78 76 0.70 6.33 2 FOGO 0.55 0.06032 2.44 0.73 1.71 0.00 0.00 0.00 0.00 0.00 0.00 0.00 3.48
76 75 0.70 3.54 2 FOGO 0.55 0.06032 1.36 0.41 0.95 0.00 0.00 0.00 0.00 0.00 0.00 0.00 1.95
75 74 0.70 18.65 2 FOGO 0.55 0.06032 7.18 2.15 5.03 0.00 0.00 0.00 0.00 0.00 0.00 0.00 10.26
74 73 0.70 10.30 2 FOGO 0.55 0.06032 3.97 1.19 2.78 0.00 0.00 0.00 0.00 0.00 0.00 0.00 5.67
73 1 0.70 15.56 2 PVCI 0.55 0.06030 5.99 1.80 4.19 0.13 0.30 5.47 0.00 1.64 3.83 0.11 8.56
1 7 0.70 23.09 2 PVCI 0.55 0.06030 8.89 2.67 6.22 0.19 0.44 8.12 0.00 2.44 5.69 0.16 12.70
7 10 0.70 8.38 2 PVCI 0.55 0.06030 3.23 0.97 2.26 0.07 0.16 2.95 0.00 0.88 2.06 0.06 4.61
10 8 0.70 10.74 2 PVCI 0.55 0.06030 4.13 1.24 2.89 0.09 0.21 3.78 0.00 1.13 2.64 0.07 5.91

576.40 221.91 66.57 155.34 4.44 10.35 185.37 3.81 55.61 129.76 3.68 317.02
VOLUMEN DE OBRA: TUBERIAS DE PVCI: TUBERIAS DE FO.GO C-40: TUBERIAS DE ACERO C-40 1.2
LIMPIEZA Y TRAZO 317.02 M² 2" 513.64 2" Ø, CD-40 62.76 6" factor de abundamien
EXCAV EN MAT COMUN 66.57 M³ 2.5" 0.00 2.5" Ø, CD-40 0.00 8"
EXCAV MAT EN ROCA 155.34 M³ 3" 0.00 3" Ø, CD-40 0.00 10" TUBERIAS DE POLIETILENO ALTA DENSIDAD:
PLANT MAT EXCAV 4.44 M³ 4" 0.00 4" Ø, CD-40 0.00 12" 2" Ø, RD-41 M.
PLANT MAT BANCO 10.35 M³ 6" 0.00 14" 2.5" Ø, RD-41 M.
RELL COMP MAT EXCA 55.61 M³ 8" 0.00 3" Ø, RD-41 M.
RELL COMP MAT BCO 129.76 M³ 10" 0.00 TOTAL 576.40 4" Ø, RD-41 M.
RETIRO MAT COM 3.68 M³ 12" 0.00 4" Ø, RD-41 M.
RETIRO MAT ROCA 155.34 M³ 14" 0.00 6" Ø, RD-41 M.
ENCOFR F'c=150 kg/cm2 3.81 M³ 10" Ø, RD-41 M.
CARGA A CAMION 159.02 M3 encofrado 12" Ø, RD-41 M.
